Реакторное оборудование

Реакторное оборудование для каждой технологической установки конструируется по индивидуальным проектам. Для характеристики реакторов используют показатели: производительность, геометрические размеры и форма, расчетные технологические параметры (давление, температура, объемная скорость и др.), материальное исполнение и пр

РЕАКТОРЫ
РЕАКТОР синтеза изопрена. РЕАКТОР F 380.
Описание
Подробное описание
Фото

Реакторы предназначены для проведения различных химических реакций в газовой фазе, жидкостях, эмульсии, массе периодическим или непрерывным способами при получении полиолефинов, полистирольных пластиков, фторопластов, синтетических каучуков и т.д. Реакторное оборудование для каждой технологической установки конструируется по индивидуальным проектам. Для характеристики реакторов используют следующие показатели: производительность, геометрические размеры и форма, расчетные технологические параметры (давление, температура, объемная скорость и др.), материальное исполнение и др.

Наименование

  • Реакторное оборудование для производства каучука.
  • Реактор гидрирования установки доочистки отходящих хвостовых газов.
  • Реактор гидроочистки масел и парафинов.
  • Реактор сернокислотного алкилирования.
  • Реактор для гидрации изобутилена в ТМК.

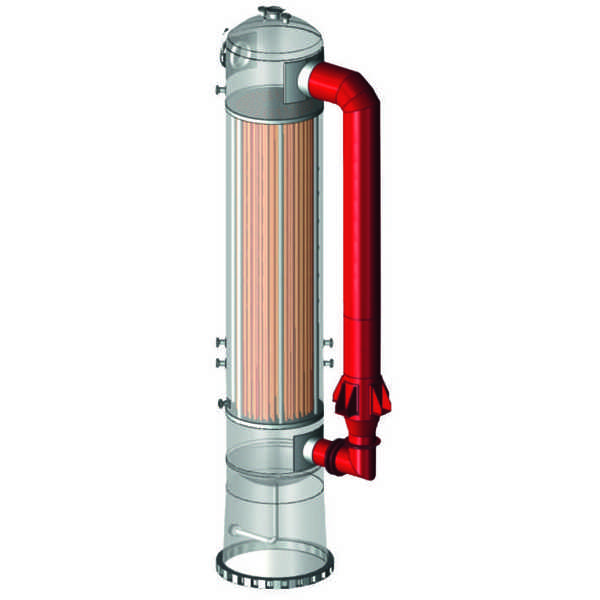

  • Реактор синтеза изопрена.
  • Реактор синтеза ДМД.
  • Реактор F 380.

Назначение

Реакторы предназначены для проведения различных химических реакций в газовой фазе, жидкостях, эмульсиях, массе
периодическим или непрерывным способами при получении полиолефинов, полистирольных пластиков, фторопластов, синтических
каучуков и др.

В частности для:

  • глубокой переработки нефти;
  • гидроочистки тяжелого вакуумного газойля;
  • производства реактивного, дизельного топлива, бензина (в том числе высокооктанового);
  • производста углеродов и их соединений;
  • производства высокооктанового компонента.
Описание
Подробное описание
Наименование Реактор синтеза изопрена Реактор F 380
межтрубное трубное межтрубное трубное
Рабочая среда, состав кислая углеводородная фракция перегретый водяной пар шихта водяной конденсат
Расчетное давление, МПа 0,9 1,6 2,5 0,6
Температура среды, ºС 160-170 175-230 120-130 100-160
Поверхность теплообмена, м² 992 378,3
Габариты, мм 22218х3100х2600 22060х2900х2600
Масса, кг 71500 51065

Назначение

Проведение химической реакции взаимодействия изобутилена с формальдегидом с получением исходного продукта – изопрена (С5Н8).

Наименование параметра Трубное пространство Межтрубное пространство
Рабочая среда Состав Кислая углеродная фракция Перегретый водяной пар
Физическое состояние Газ + жидкость Газ
Давление, МПа Рабочее 1,6 0,9
Расчетное 1,6 0,9
Пробное 2,5 1,25
Температура, °С Рабочая среды 160-170 175-230
Расчетная стенки 180 240
Минимально допустимая отрицательная стенки Минус 34 Минус 34
Прибавка для компенсации коррозии, мм 2,0 2,0
Группа сосуда по ПБ-03-576-03 1 3
