Колонное оборудование
Применяется при теплообменных и массообменных процессах, абсорбации, десорбации, пылеулавливания, разделения многокомпонентных смесей и очистки газов нефтеперерабатывающей, нефтехимической, химической и газовой отраслей промышленности.
Колонное оборудование

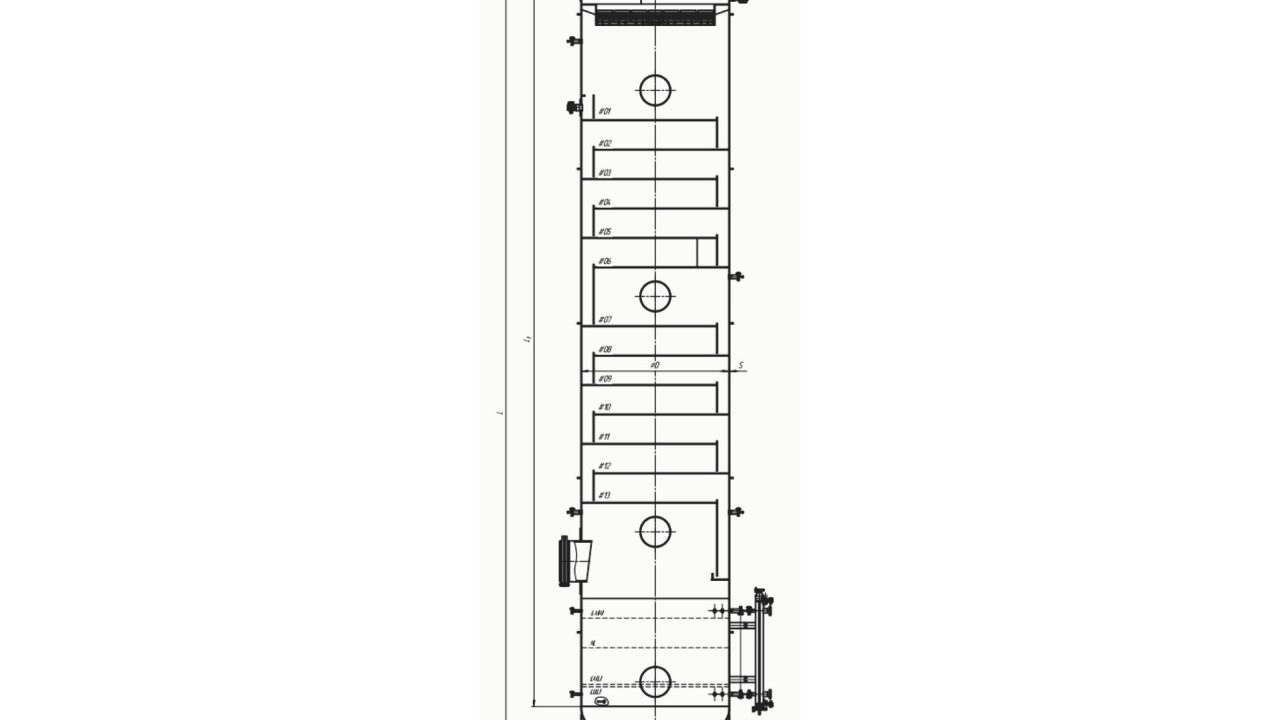

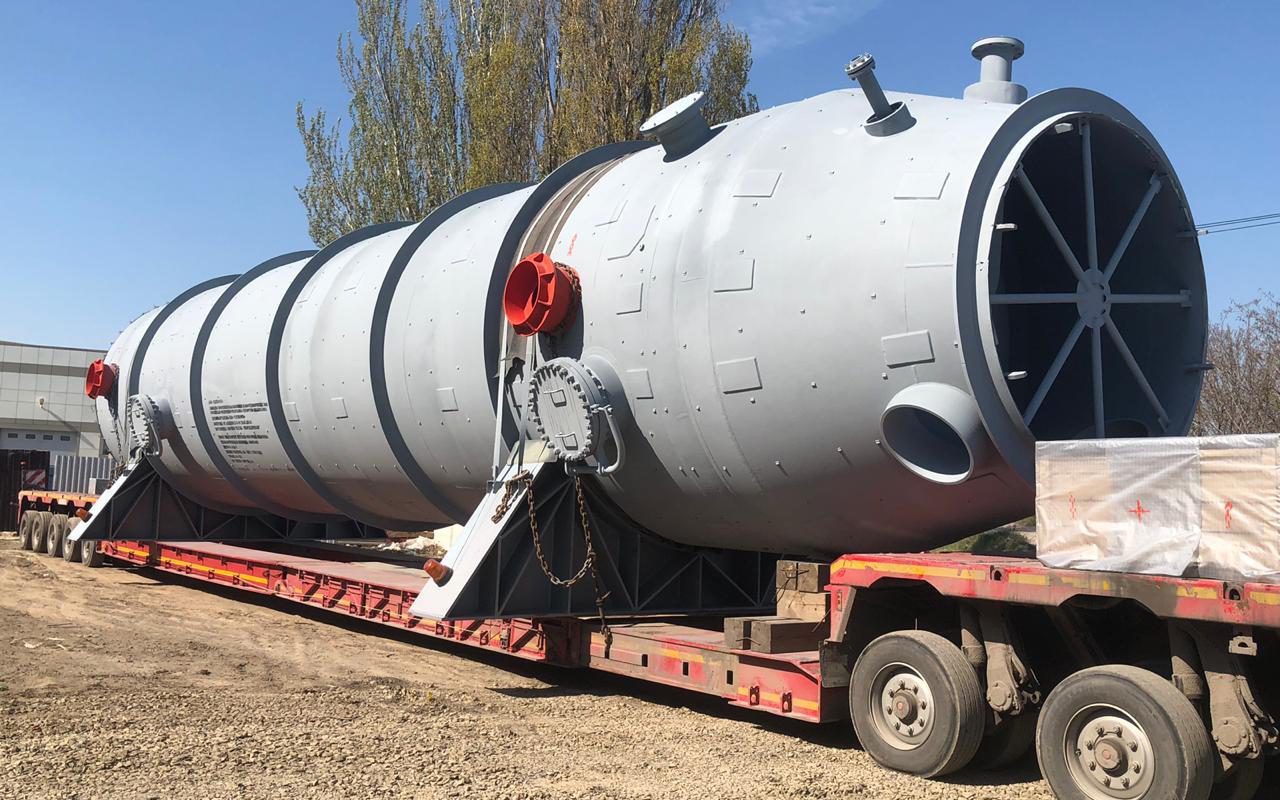

Диаметр аппаратов, поставляемых в собранном виде, лимитируется только возможностью перевозки.
Аппараты больших диаметров поставляются в разобранном виде и монтируются на месте эксплуатации.
Виды выпускаемого оборудования:
- Деаэраторы
- Деизопентанизаторы
- Деизогексанизаторы
- Абсорберы
- Адсорберы
- Десорберы
- Ректификационные колонны
- Экстракторы
- Изострипперы
- Испарители
- Стабилизаторы
| Технические характеристики | Значение |
|---|---|
| Диаметр | до 11 000 мм |
| Высота | до 90 000 мм |
| Толщина стенки | до 160 мм |
| Температура | от – 70 до + 450 °С |
| Давление | до 20 МПа |
| Масса | до 800 тн |
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
– нержавеющая сталь
– углеродистая сталь
– жаропрочная сталь
– биметалл
Возможно использование других комбинаций сплавов.
Колонна вакуумная К-4 – вертикальный цилиндрический аппарат переменного сечения. Изготовлена для ООО “Славянск-Эко”, входит в состав технологического оборудования вакуумного блока установки АТ-5.
Готовое оборудование, производительностью 1 500 тыс.тонн мазута в год, предназначено для перегонки мазута с получением вакуумной дизельной фракции, легкого и тяжелого вакуумных газойлей и гудрона.
УНИКАЛЬНОСТЬ ПРОЕКТА: оборудование было отгружено в полной заводской готовности с монтажом ВКУ (внутренних корпусных устройств) на площадке Заказчика.
Технические параметры колонны:
- основной металл – 09Г2С, 08Х13, 12Х18H10Т,
- общий вес аппарата – более 173 тонн,
- общая длина аппарата – более 39 м,
- внутренние диаметры: верхнее днище – 3800 мм и переходное 5000 мм – полусферические, нижнее днище – 3000 мм – эллиптическое,
- вместимость аппарата – 539 м3,
- температура расчетная (верх/низ) – 260/400 С,
- давление расчетное – 0,1 МПа.

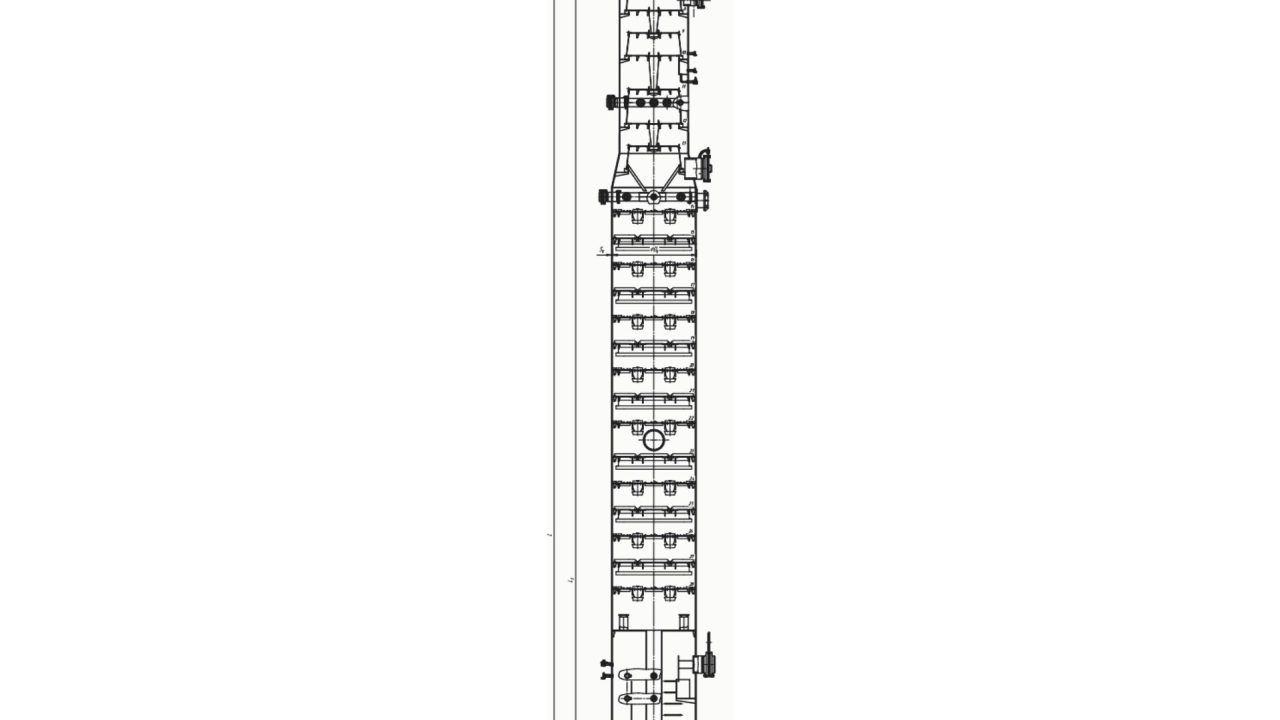

ТИПЫ АППАРАТОВ: Колонные аппараты постоянного и переменного сечения, в присутствии вакуума.
| Внутренние диаметры Dв | 1 000…..8 000 мм |
| Высота | до 80 000 мм |
| Толщины основного корпуса Sk | 4…..120 мм |
| Условное давление | -0,1…..0,6 МПа |
| Расчетные температуры | +60…..+650 °С |
Массы изготавливаемых аппаратов: 400…..450 000 кг.
Стандарты изготовления: ASME, ГОСТ 34347.
Материальное исполнение: ст3сп, 09Г2С, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 12ХМ, 15ХМ, 15Х5М, 09Г2С+08Х13, 12ХМ+08Х13, 10Х17Н13М2Т, 03Х18Н11, 06ХН28МДТ, 08Х13, SA-516 Gr. 70, A284Gr.D, SA-387 Gr. 11 CI.2, SA-240 Gr 304H, SA-240 Gr. 304L, SA240 Type 410S, SA-240 Gr. 304, AISI 316L, AISI 316Ti, AISI 904L, SA-240 Gr. 321, SB-443 UNS N06625 Gr. 1, SB-409 UNS N08800, биметаллы SA-516 (SA-387, A284Gr.D)+ 304L, 410S, 304, 321, 316L, 316Ti, 904L) в различных
сочетаниях, либо эквивалентные аналоги по российским НТД.

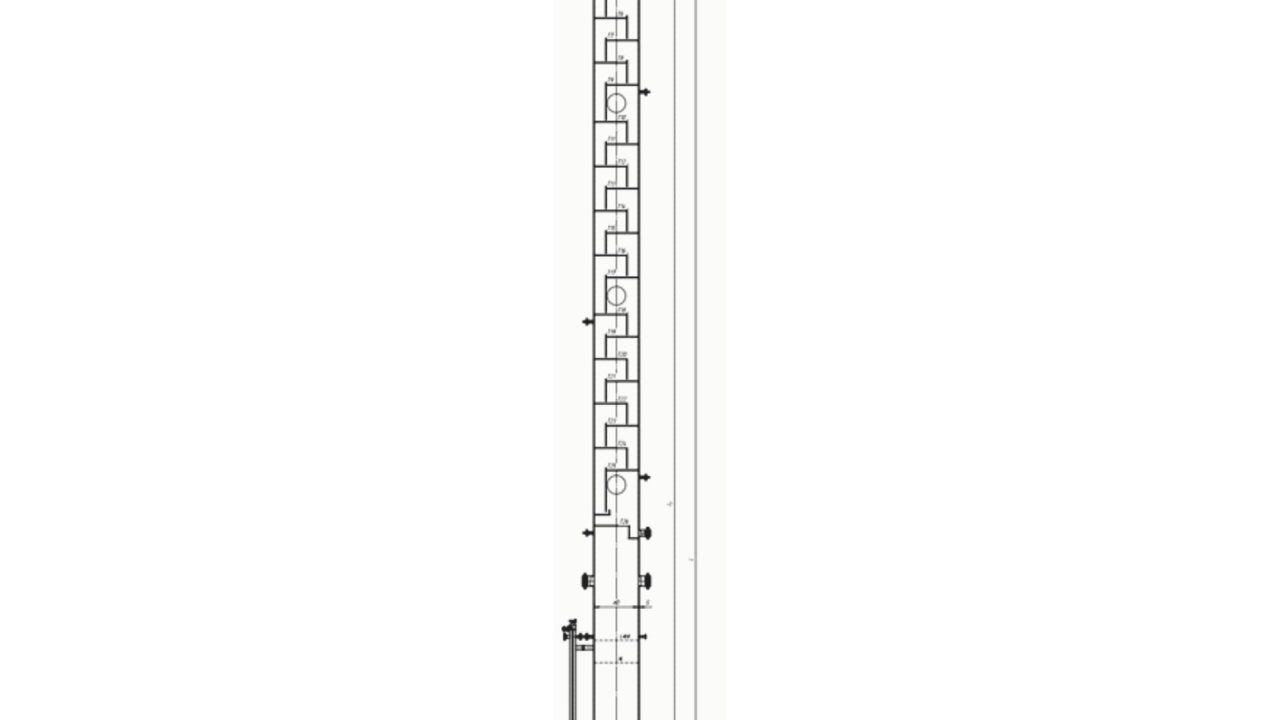

ТИПЫ АППАРАТОВ: Колонные аппараты постоянного и переменного сечения, работающие при атмосферном давлении.
| Внутренние диаметры Dв | 1 000…..5 000 мм |
| Высота | до 65 000 мм |
| Толщины основного корпуса Sk | 4…..80 мм |
| Условное давление | 0,1…..0,6 МПа |
| Расчетные температуры | +60…..+450 °С |
Массы изготавливаемых аппаратов: 400…..250 000 кг.
Стандарты изготовления: ASME, ГОСТ 34347.
Материальное исполнение: ст3сп, 09Г2С, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 12ХМ, 15ХМ, 15Х5М, 09Г2С+08Х13, 12ХМ+08Х13, 10Х17Н13М2Т, 03Х18Н11, 06ХН28МДТ, 08Х13, SA-516 Gr. 70, A284Gr.D, SA-387 Gr. 11 CI.2, SA-240 Gr 304H, SA-240 Gr. 304L, SA240 Type 410S, SA-240 Gr. 304, AISI 316L, AISI 316Ti, AISI 904L, SA-240 Gr. 321, SB-443 UNS N06625 Gr. 1, SB-409 UNS N08800, биметаллы SA-516 (SA-387, A284Gr.D)+ 304L, 410S, 304, 321, 316L, 316Ti, 904L) в различных
сочетаниях, либо эквивалентные аналоги по российским НТД.

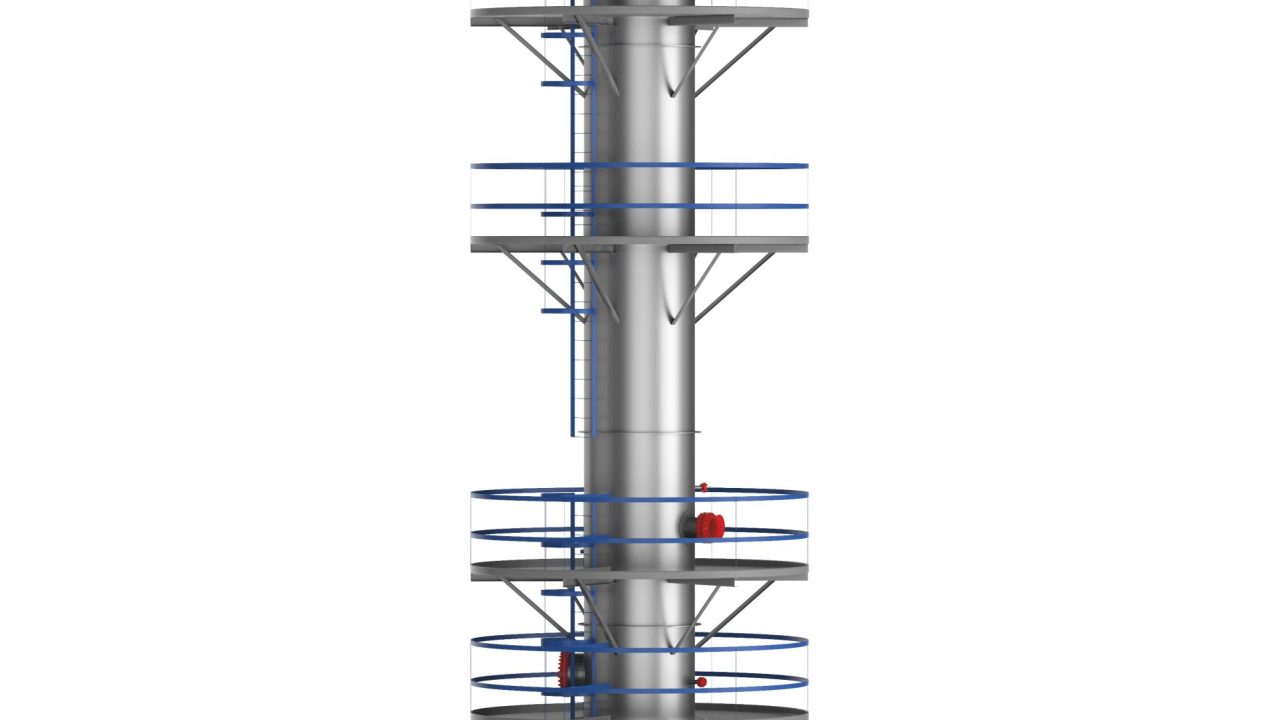

ТИПЫ АППАРАТОВ: Колонные аппараты постоянного и переменного сечения, работающие при избыточном внутреннем давлении.
| Внутренние диаметры Dв | 1 000…..5 000 мм |
| Высота | до 90 000 мм |
| Толщины основного корпуса Sk | 4…..80 мм |
| Условное давление | 0,1…..0,6 МПа |
| Расчетные температуры | +60…..+450 °С |
Массы изготавливаемых аппаратов: 400…..250 000 кг.
Стандарты изготовления: ASME, ГОСТ 34347.
Материальное исполнение: ст3сп, 09Г2С, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 12ХМ, 15ХМ, 15Х5М, 09Г2С+08Х13, 12ХМ+08Х13, 10Х17Н13М2Т, 03Х18Н11, 06ХН28МДТ, 08Х13, SA-516 Gr. 70, A284Gr.D, SA-387 Gr. 11 CI.2, SA-240 Gr 304H, SA-240 Gr. 304L, SA240 Type 410S, SA-240 Gr. 304, AISI 316L, AISI 316Ti, AISI 904L, SA-240 Gr. 321, SB-443 UNS N06625 Gr. 1, SB-409 UNS N08800, биметаллы SA-516 (SA-387, A284Gr.D)+ 304L, 410S, 304, 321, 316L, 316Ti, 904L) в различных
сочетаниях, либо эквивалентные аналоги по российским НТД.
